【橡胶助剂产业网】8月16日消息，环烷酸钴RC-N10作为橡胶与金属粘合的关键助剂，在轮胎及橡胶工业制品中具有重要作用。以下是其核心特性及使用指南：
一、产品特性
1. 粘合性能
显著提升橡胶与镀铜/镀锌钢丝的粘合强度，尤其适用于子午线轮胎、钢丝胶管等制品
耐湿热老化性能优异，在85℃/95%RH条件下粘合力保持率>90%
兼具防锈功能，可抑制金属骨架锈蚀

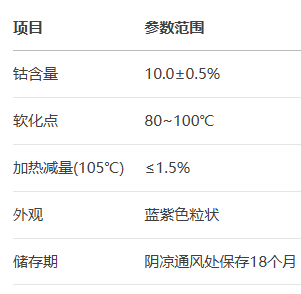

2. 物理指标

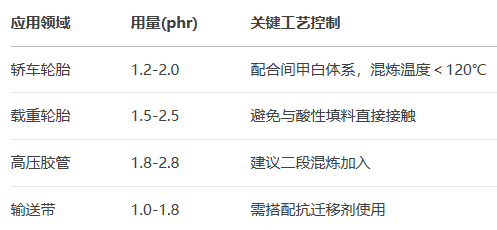

二、推荐用量(以100份生胶为基准)
三、技术优势对比
与传统硬脂酸钴相比：RC-N10在湿热老化后粘合保持率提高20%以上
与异辛酸钴相比：更适用于深色橡胶制品，且成本降低15-20%
活性调控：其钴离子释放速率介于硬脂酸钴与新癸酸钴之间，适合需要平衡硫化与粘合速度的配方
四、注意事项
1. 用量控制：金属钴含量不宜超过胶料总量的0.3%，过量会导致胶料老化加速
2. 工艺优化：建议与迟效性促进剂(如次磺酰胺类)配合使用，避免硫化反应超前
3. 存储要求：需避光防潮，开封后建议6个月内用完
注：具体应用方案需通过剥离试验(GB/T 7760)和流变仪(ASTM D6204)验证优化。
