【橡胶助剂产业网】8月18日消息，多功能抗硫化返原剂DL-268(N,N'-间苯撑双马来酰亚胺)作为橡胶助剂领域的重要产品，由山西省化工研究所研发并实现产业化，在轮胎及橡胶制品的高温硫化过程中展现出显著的技术优势。以下是其核心作用机理及使用规范：
一、核心功能特性
1. 抗硫化返原性能
- 在高温硫化或过硫化条件下，能有效抑制多硫键断裂导致的交联密度下降，保持硫化胶的300%定伸应力和拉伸强度。
- 通过形成热稳定的C-C交联键，补偿因返原损失的多硫键，使动态生热降低15%-20%，显著提升轮胎胎肩垫胶的耐久性。
2. 粘合增强作用
- 提高橡胶与纤维帘线(如尼龙、聚酯)的粘合强度，经热老化后粘合保持率提升30%以上，适用于轮胎缓冲层和帘布胶。
- 在NR/SBR并用体系中，可改善胶料与钢丝帘线的界面结合力，减少轮胎脱层风险。
3. 耐热性与动态性能优化
- 延长正硫化时间(t90)并延迟焦烧时间(ts2)，提高加工安全性。
- 降低压缩疲劳温升，适用于载重斜交轮胎等高生热部件。

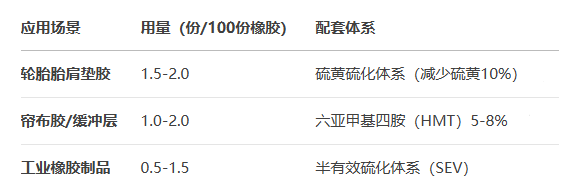

二、推荐用量
三、使用注意事项
1. 工艺适配性
- 混炼初期加入以确保均匀分散，终炼阶段需避免高温(>150℃)导致预交联。
- 与促进剂DM或CZ并用时，可平衡焦烧与硫化速度。
2. 储存要求
- 密封避光保存，防止吸潮结块(典型包装为25kg/袋)。
据橡胶助剂产业网了解，DL-268已在国内轮胎企业(如双喜轮胎)规模化应用，其综合性能媲美进口产品HVA-2，且成本优势显著。未来随着高温硫化工艺普及，其市场需求将进一步扩大。
