【橡胶助剂产业网】8月12日消息，橡胶防护蜡作为橡胶制品防老化的关键助剂，在延长橡胶使用寿命方面发挥着不可替代的作用。以下是关于橡胶防护蜡的详细技术分析：
一、橡胶防护蜡的核心作用机制
1. 物理防护屏障：
通过选择性迁移在橡胶表面形成微晶保护膜
有效阻隔臭氧、氧气和紫外线等外界侵蚀因素
防护膜具有自修复特性，可动态维持保护效果
2. 协同防护体系：
与化学防老剂(如6PPD)形成互补防护
可减少化学防老剂用量30-50%，降低配方成本
特别适用于静态或低变形橡胶制品
3. 加工性能优化：
改善胶料流动性，降低混炼能耗
减少胶料粘辊现象，提高生产效率

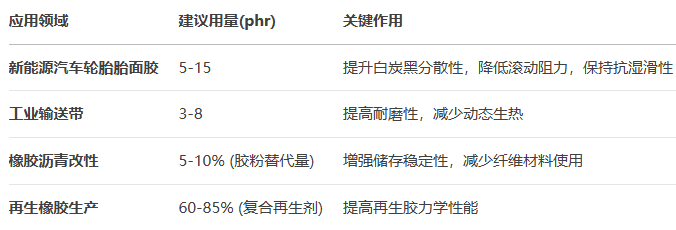

二、典型应用领域及推荐用量
三、关键选用原则
1. 熔程选择：
常温使用：选择熔程52-58℃的防护蜡
高温环境：选择熔程68-74℃的防护蜡
极端气候：采用复合型防护蜡体系
2. 碳数分布：
C22-C32：快速迁移型，适用于短期防护
C28-C38：均衡型，通用性最佳
C32-C45：慢速迁移型，长效防护
3. 改性技术：
微粉化处理：提高分散均匀性
表面活化：增强与橡胶基体的结合力
复合改性：实现多功能防护
四、使用注意事项
1. 工艺控制：
混炼温度建议控制在100-120℃
避免与过氧化物硫化体系直接接触
在密炼机中应与其他小料同时加入
2. 配方优化：
与石蜡复配可调节迁移速度
添加量超过3.5phr时需评估对动态性能的影响
在彩色橡胶制品中需注意对色泽的影响
3. 环保趋势：
生物基防护蜡开始进入市场
无灰分防护蜡成为高端应用新选择
可降解防护蜡正在研发中
据橡胶助剂产业网了解，目前国内橡胶防护蜡年产能已超过30万吨，占全球总产能的60%以上。随着橡胶制品使用寿命要求的不断提高，高性能防护蜡的市场需求将持续增长，预计未来五年年均增长率将保持在5-8%。
